Popis

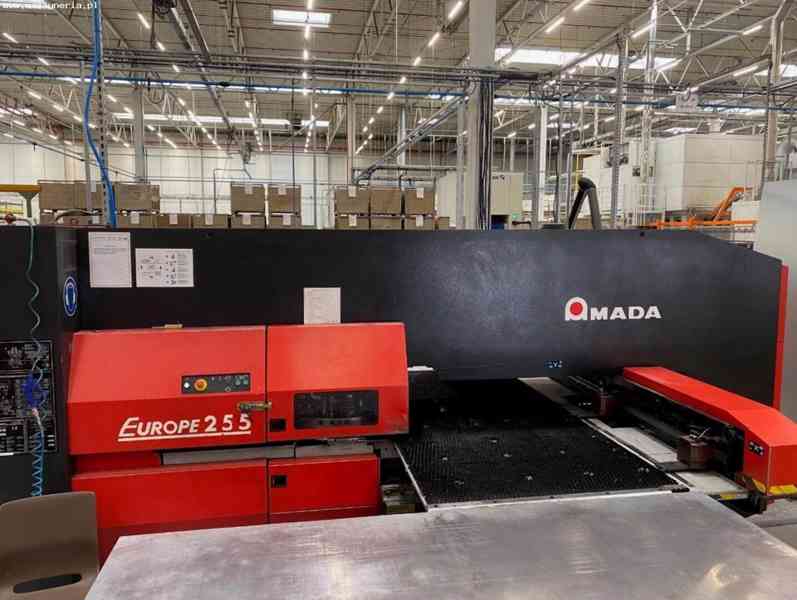

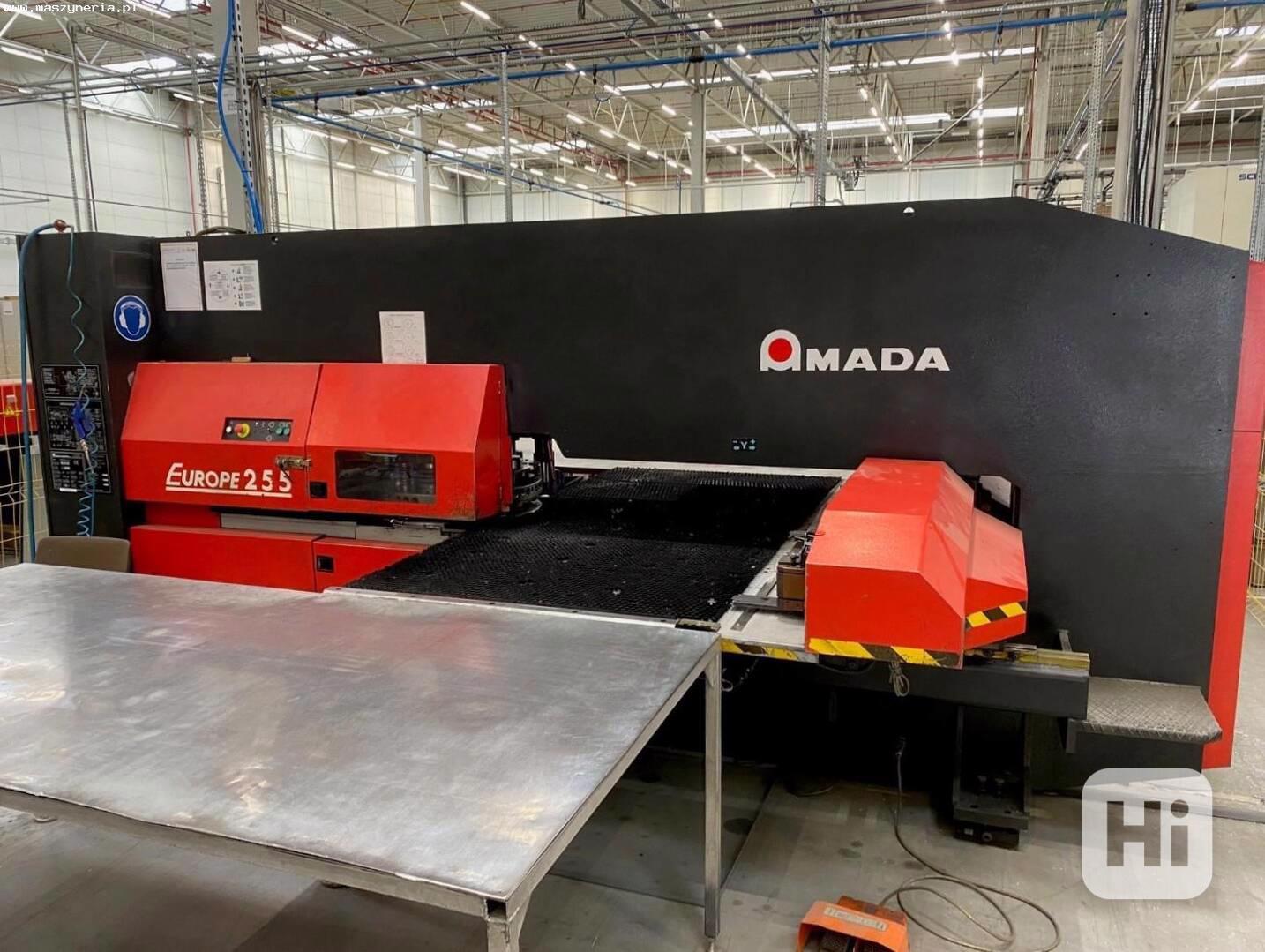

CNC vysekávací lis AMADA EUROPE 255 byl vyroben v roce 2004 ve Francii společností AMADA EUROPE S.A.
Technické specifikace vysekávacího lisu AMADA EUROPE 255
- maximální lisovací síla: 20 t (200 kN)
- posuv v ose X/Y: 1280/1320 mm
- rychlost posuvu v osách X,Y: 82 m/min
- maximální tloušťka plechu: 3 mm
- maximální rozměry plechu s polohováním (D x Š): 2540 x 1250 mm
- maximální hmotnost plechu: 105 kg
- maximální délka zdvihu: 1350 mm
- počet zdvihů v ose X (značení, rozteč otvorů 0,1 mm, zdvih 3 mm): 700/min
- počet zdvihů v ose Y (značení, rozteč otvorů 0,1 mm, zdvih 3 mm): 620/min
- počet zdvihů v ose X (vysekávání, rozteč otvorů 1 mm, zdvih 3 mm): 750/min
- počet zdvihů v ose Y (vysekávání, rozteč otvorů 1 mm, zdvih 3 mm): 620/min
- počet zdvihů v ose X (vysekávání, rozteč otvorů 25,4 mm, zdvih 3 mm): 380/min
- počet zdvihů v ose Y (vysekávání, rozteč otvorů 25,4 mm, zdvih 3 mm): 250/min
- maximální průměr nástroje: 88,9 mm
- rychlost otáčení revolveru: 25 ot/min
- přesnost vysekávání: ± 0,1 mm
- opakovatelnost polohování: ± 0,07 mm
- doba zastavení: 270 ms
- objem olejové nádrže: 160 l
- tlak vzduchu: 5 bar
- průtok vzduchu: 250 l/min
- hlučnost: 112 dB(A)
- instalovaný výkon: 29 kW
- napájení: 3x 400 V; 50 Hz
- rozměry (D x Š x V): 4900 x 2900 x 2150 mm
- hmotnost stroje AMADA EUROPE 255: 11000 kg
Vybavení vysekávacího lisu AMADA

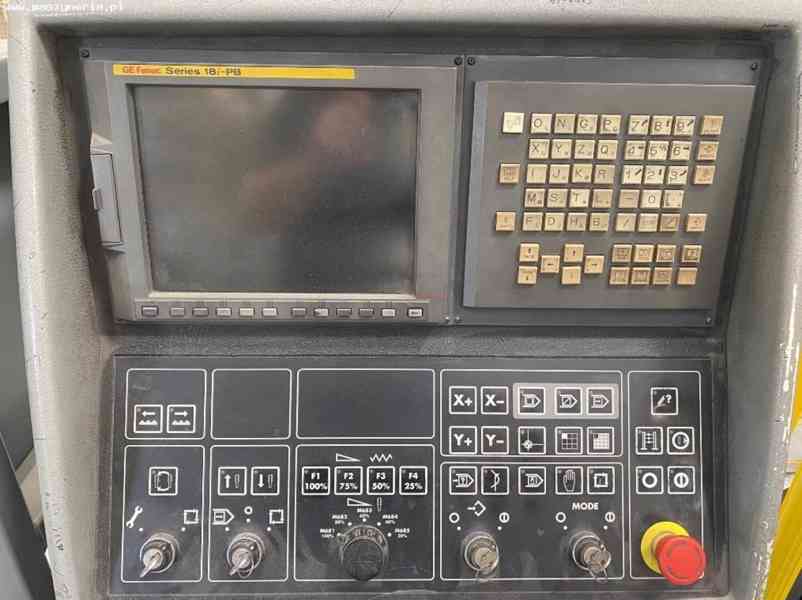

- CNC řídicí jednotka: GE FANUC Series 18i-PB
- 27staniční revolverová hlava
- světelné závěsy: SICK
- chladicí jednotka (chiller)
- kartáčový stůl
- pneumatické upínače materiálu (2 ks)
- vyrovnávací podložky s tlumičem hluku (4 ks)
- hydraulická mlátička
- žlab pro příjem obrobků
- rozhraní RS 232C
- certifikace CE a EMR (EMC)
umístění: Polsko
telefon: +48 603 510 566
