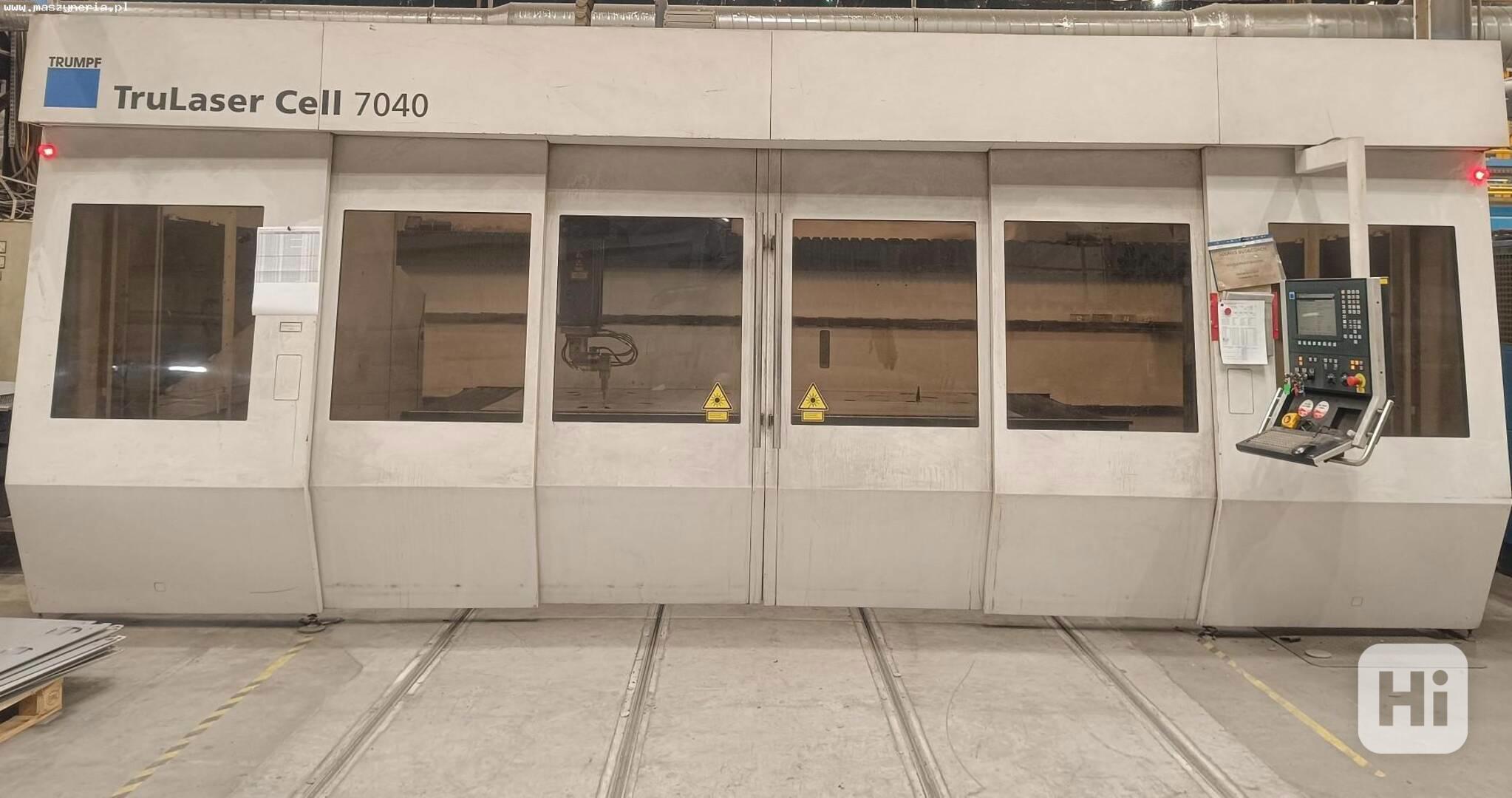

3D laserový řezací stroj TRUMPF TruLaser Cell 7040

3D laserový řezací stroj TRUMPF TruLaser Cell 7040 byl vyroben v roce 2010 v Německu společností TRUMPF Laser- und Systemtechnik GmbH.

Technické specifikace 3D laserového řezacího stroje TruLaser Cell 7040
- CNC řízení TRUMPF založené na systému SIEMENS SINUMERIK 840D
- počet os: 5 (X,Y,Z,B,C)
- výkon laserového paprsku: 5 kW (5000 W)
- posuv v osách X/Y/Z: 4000/2000/750 mm
- rozsah otáčení osy B: ± 135°
- rozsah otáčení osy C: n*360°
- rychlost posuvu v osách X,Y,Z: 100 m/min
- rychlost otáčení v osách B,C: 90 ot/min
- maximální souběžná rychlost osy: 173 m/min

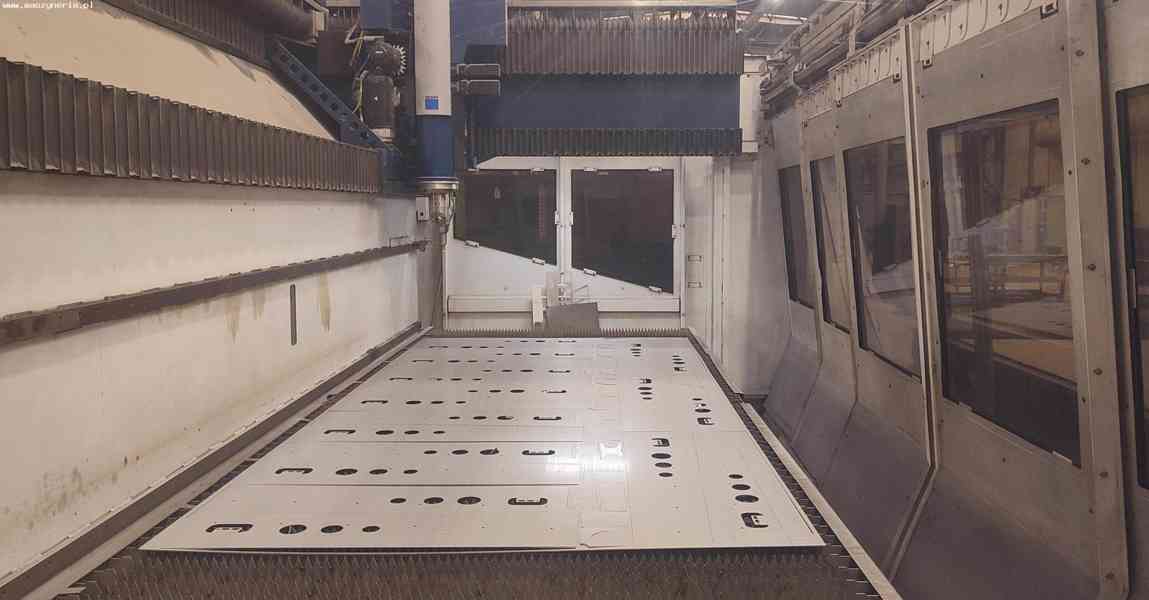

- rozměry pracovního stolu (D x Š): 3940 x 1670 mm
- výška pracovního stolu: 750 mm
- maximální odchylka polohy v lineárních osách X,Y,Z: 0,03 mm
- maximální odchylka polohy v rotačních osách B,C: 0,005°
- laserový zdroj: TRUMPF TruFlow 5000
- síťová karta (Ethernet) 100 Mbit/s
- port RJ45
- pneumatické připojení: 6-14 bar
- dusíkové připojení N2: 30 bar
- kyslíkové připojení O2: 16 bar
- maximální provozní tlak: 20 bar
- spotřeba stlačeného vzduchu: cca 30 Nm3/h
- příkon přípojky: 96 kVA
- napájení: 400 V; 50 Hz
- hmotnost stroje TRUMPF TruLaser Cell 7040: cca 6800 kg

umístění: Polsko
