Popis

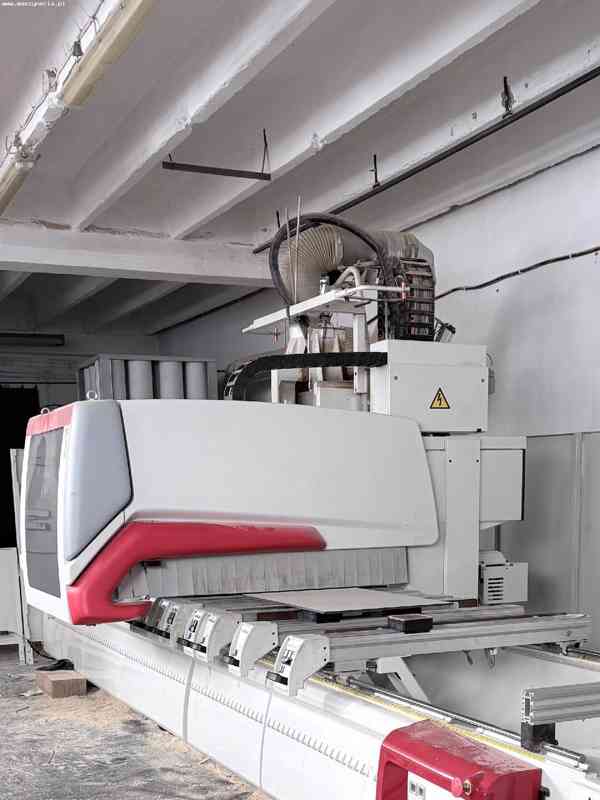

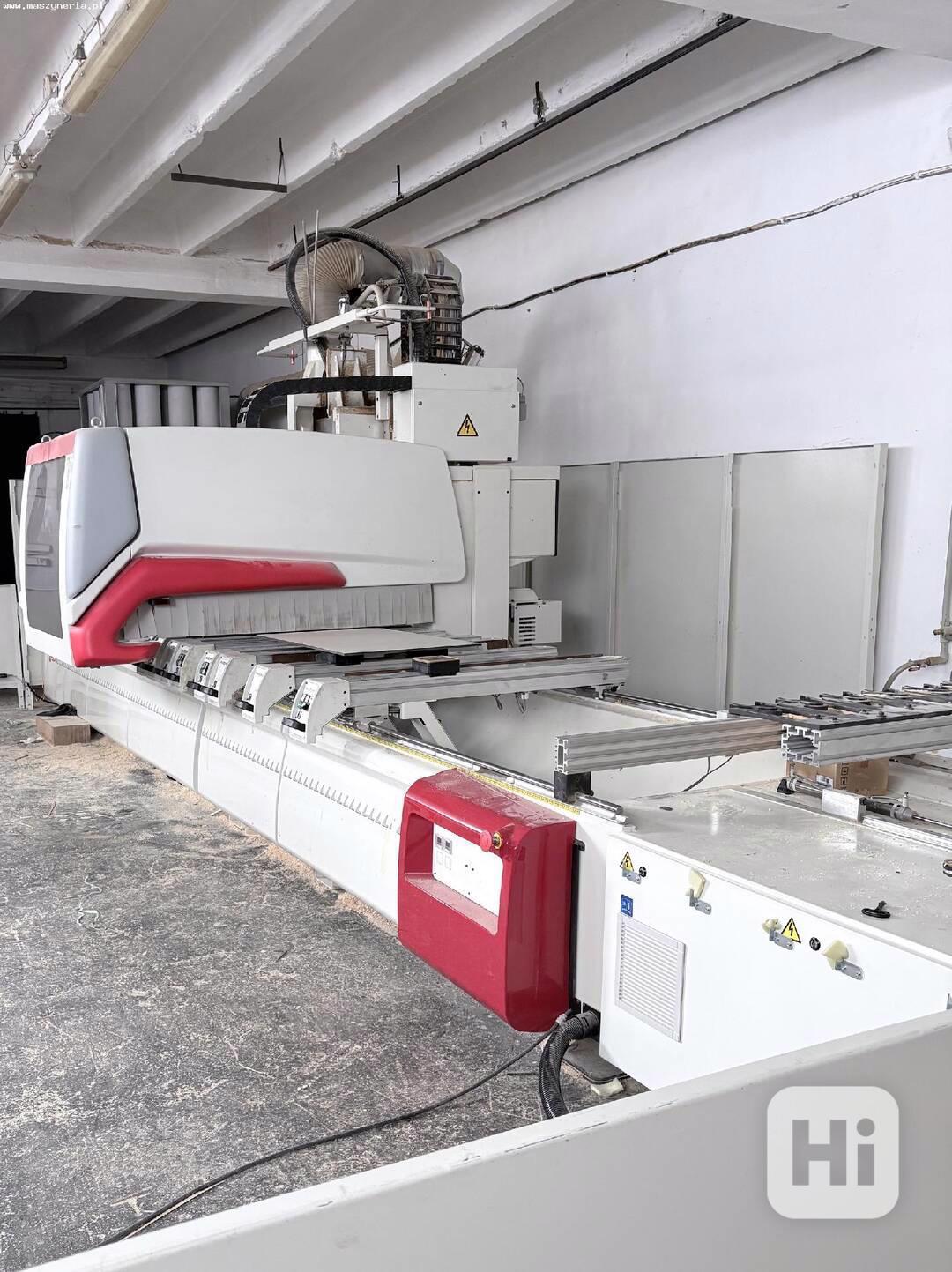

CNC dřevoobráběcí centrum SCM TECH Z5 5200 bylo vyrobeno v roce 2015 v Itálii společností SCM Group S.p.a.
Technické specifikace CNC obráběcího centra SCM TECH Z5 5200
Obecné údaje
- počet os: 5 (X,Y,Z,A,C)
- posuv v ose X/Y: 5714/1892 mm
- rozsah otáčení v ose A: neomezený
- rozsah otáčení osy C: ± 200°
- vektorová rychlost v osách X,Y: 84 m/min
- počet pracovních stolů: 8
- počet přísavek na každém pracovním stole: 2+16
- počet dorazů na každém pracovním stole: 2 řady
- 16polohový zásobník nástrojů na vozíku v ose X
- 10polohový zásobník nástrojů na tělese stroje
- výkon vakuového čerpadla: 250 m3/h
Vyvrtávací hlava F18
- počet vertikálních vřeten: 12 (10 v ose X, 2 v ose Y)
- počet horizontálních vřeten: 6 (4 v ose X, 2 v ose Y)
- integrovaný kotouč v ose X
- průměr kotouče: 120 mm
- otáčky kotouče: 6000 ot/min
- výkon pohonu: 2,2 kW
Elektrovřeteno PRISMA KS
- držák nástroje: HSK F 63
- plynulá regulace otáček pomocí měniče
- maximální otáčky: 24000 ot/min
- minimální otáčky: 1500 ot/min
- výkon pohonu (S1): 11 kW
- systém chlazení kapalinou s výměníkem tepla
Vybavení obráběcího centra TECH Z5
- 3D konstrukční software: Xilog Maestro
- CAD/CAM software AlphaCAM s rozhraním ROUTOCAM

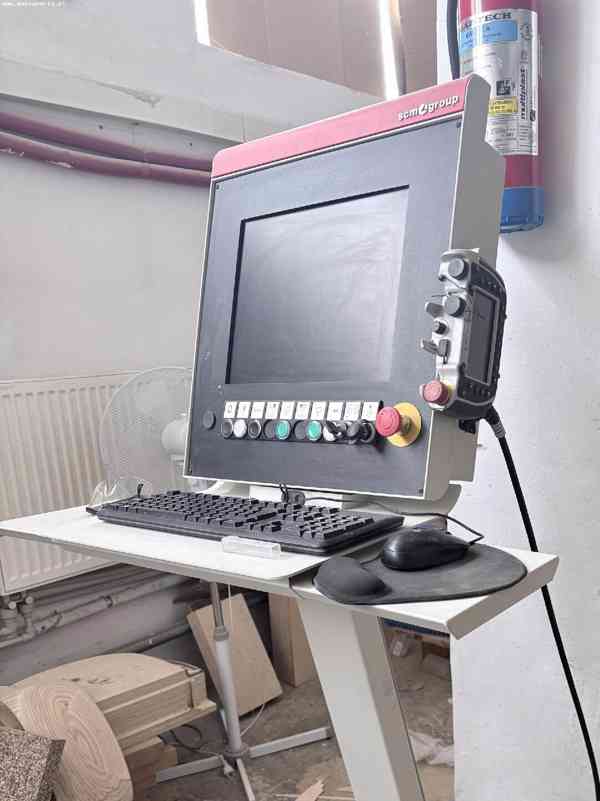

- počítač PC (Windows XP, 15″ LCD monitor, klávesnice)
- systém automatické výměny nástrojů
- vakuové čerpadlo
- odsávání hoblin
- digitální bezkartáčové motory ve všech osách
- lineární vedení a šikmé převody v osách X,Y,Z
- přenosná řídicí jednotka (pendant)
- automatický centrální mazací systém
- ochrana proti odpadu a prachu
- ochranná kabina s bezpečnostním systémem “bumpers“
- elektrická skříň integrovaná do těla stroje
- TELESOLVE – teleservis přes internet
- SCM netline – možnost spojit výrobní systémy SCM do komplexního systému řízení výroby
umístění: Polsko
telefon: +48 603 510 566
